名稱： 154N超穩型壓力傳感器
類別： 工控壓力傳感器/變送器
產品簡介：
154N 型壓力傳感器是一種經過補償、且與介質兼容的硅壓阻式壓力傳感器，其外殼采用316不銹鋼封裝結構。外界壓力通過316不銹鋼膜片及內部灌充硅油傳遞到傳感器件敏感元件上。154N型壓力傳感器可應用于低壓場合，通過對陶瓷基座上的膜厚電阻進行激光修阻，可以實現對傳感器溫度補償及零點偏差調整。陶瓷基底上還提供了一個經激光修正的增益調節電阻使傳感器在經過外部差分電路放大后達到統一的輸出值，并可控制在±1.0%互換性范圍內。
產品特點：
- O型圈密封結構
- -20℃~+85℃溫度補償范圍
- ±0.1%非線性
- ±1.0%互換性量程（須外接增益調節電阻）
- 固態結構，性能可靠
- 低功耗
產品應用：
- 醫療儀器
- 過程控制
- 污水處理
- 制冷壓縮設備
- 壓力變送器
- 液位測量

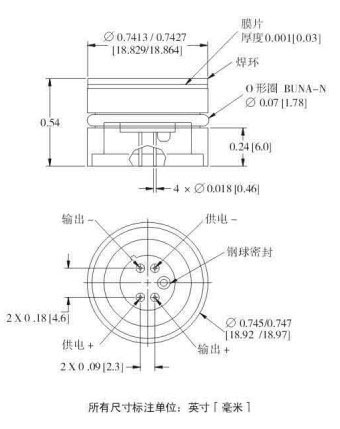

外形尺寸：
性能參數：
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 滿量程輸出 | 75 | 100 | 150 | mV | 1.2 |
| 零點輸出 | -1 | 0 | 1 | mv | 2 |
| 非線性 | -0.1 | 0 | 0.1 | %FS | 3 |
| 遲滯 | -0.05 | 0.02 | 0.05 | %FS | 0 |
| 輸入阻抗 | 2000 | 3500 | 4500 | Ω | 0 |
| 輸出阻抗 | 4000 | 0 | 25000 | Ω | 0 |
| 量程溫度誤差 | -0.75 | 0 | 0.75 | %FS | 4 |
| 零點溫度誤差 | -0.5 | 0 | 0.5 | %FS | 4.5 |
| 量程熱遲滯 | 0 | 0.05 | 0 | %FS | 4 |
| 零點熱遲滯 | 0 | 0.05 | 0 | %FS | 4 |
| 零位長期穩定性 | 0 | 0.1 | 0 | ±%FS年 | 0 |
| 量程長期穩定性 | 0 | 0.1 | 0 | ±%FS年 | 0 |
| 供電電流 | 0.5 | 1.5 | ‘2.0 | mA | 6 |
| 輸出負載電阻 | 5 | 0 | 0 | MΩ | 7 |
| 絕緣電阻（50VDC) | 50 | 0 | 0 | MΩ | 8 |
| 過載壓力 | 0 | 0 | 3X | 額定值 | 0 |
| 補償溫度 | -20℃~+85℃ | 9 | |||
| 工作溫度 | -40℃~+125℃ | 9 | |||
| 貯存溫度 | -50℃~+125℃ | 9 | |||
| 介質-壓力端口 | 與316L不銹鋼兼容的液體、氣體和蒸汽 | 0 | |||
| 介質-參考端口 | 與硅、耐熱玻璃、金、氟橡膠及316L不銹鋼兼容 | 0 | |||
| 重量 | 24克 | 10 | |||
