名稱： Ares 系列壓力傳感器
類別： 板載式氣壓傳感器
產品說明：
Ares系列是一種小型化，低成本的壓力傳感器。他可以測量低至0-5" H2O, 0-10" H2O及 0-1 PSI 的壓力。微小的壓力加上小巧的結構使其成為供暖，通風和空調，醫療設備及流量監測等的理想產品。GA100系列產品具有0.5V-4.5V 輸出信號，4V 輸出量程。 GA200系列產品具有0.25V-4.00V 輸出信號，3.75V 輸出量程。Ares 系列產品采用塑料外殼封裝而備受用戶歡迎。其外殼不需要增加額外硬件便可以直接與印制電路板固定連接。外殼上帶自鎖功能的引線柱可以確保與印制電路板接觸良好，壓力接口采用3/16"倒鉤接嘴，可方便的與1/8"或3/16"內徑軟管相連接，引壓接嘴與印制電路板安裝方向成90度。
產品特點：
- 微量程
- 體積小
- PC板封裝結構
- 回流焊接功能
- 倒鉤式壓力接口
- 干式差動傳感器
產品應用：
- 供暖、通風和空調
- 醫療儀器
- 環境監測
- 便攜式監控器
- OEM批量運用

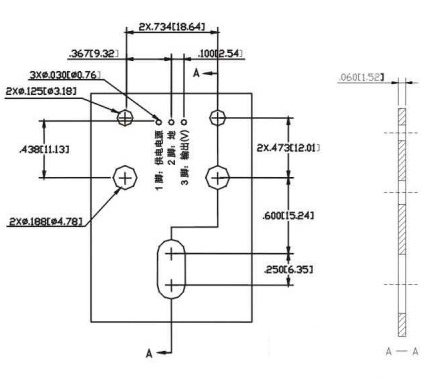

外形尺寸:
性能參數:
| 參數 | GA100系列 | GA200系列 | 單位 | 備注 | |||||
| 最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 | ||||
| 零點輸出 | 0.45 | ’0.500 | 0.55 | ‘0.200 | 0.25 | ’0.300 | V | 0 | |
| 滿量程輸出 | 3.975 | ‘4.00 | 4.025 | 3.725 | 3.75 | 3.775 | V | 1 | |
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 | ||||
| 輸入電壓范圍 | 4.75 | 5 | 5.25 | V | 2 | ||||
| 端口試驗壓力 | 0 | 0 | 5 | psi | 0 | ||||
| 破壞壓力 | 10 | 0 | 0 | psi | 0 | ||||
| 雙向靜壓 | 0 | 0 | 10 | psi | 0 | ||||
| 長期穩定性 | -0.5 | 0 | ‘+0.5 | %FSO/year | 0 | ||||
| 輸出阻抗 | 0 | 0 | 5 | Ω | 0 | ||||
| 量程溫度誤差 | 0 | 0 | 1.5 | %FSO | 3 | ||||
| 零點溫度誤差 | 0 | 0 | 1.5 | %FSO | 3 | ||||
| 介質 | 非離子，無腐蝕性氣體（清潔干燥氣體） | ||||||||
| 補償溫度 | 0℃～60℃ | ||||||||
| 工作溫度 | ’-25℃～80℃ | ||||||||
| 貯存溫度 | ’-25℃～80℃ | ||||||||
| 同流焊接溫度 | 240℃（5秒最大） | ||||||||
